A máquina de corte automática da serra do comprimento de corte 2600mm automatizou HL - 8BNC

Máquina vendo automática de HL-8BNC para a placa plástica da placa composta

Descrição

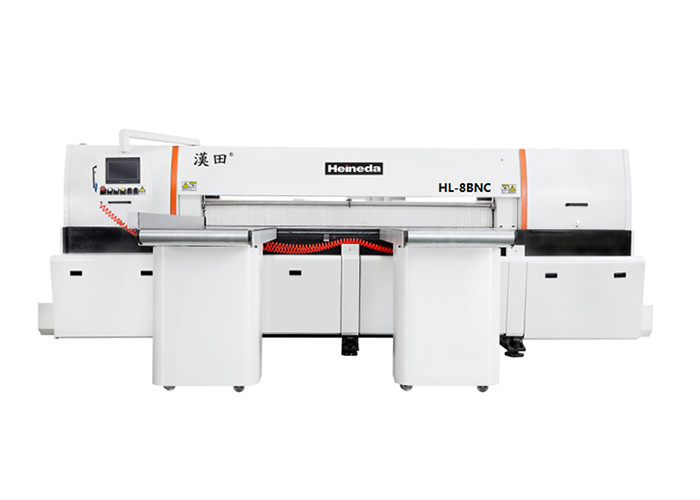

Modelo: Máquina de corte automática da serra de HL-8BNC

▲HL representa o modelo de máquina automático completo do corte da serra de Heineda Empresa.

▲8 representam o tamanho da máquina vendo, 8 podem ser sawd por uma largura de 2600 milímetros.

▲BNC representa este cortador da serra para o modelo totalmente automático.

Este instrumento pode ser aplicado a ver das placas de cobre, dos painéis compostos, de placas plásticas, etc.

Especificações técnicas e parâmetros

Características mecânicas

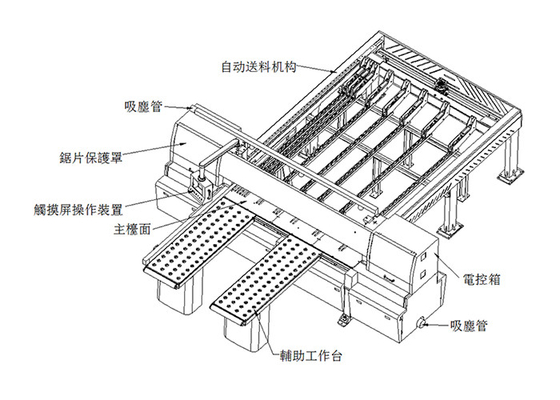

(1) esta máquina é composta dos seguintes componentes principais

a. Tela táctil do corpo principal D. do equipamento | Painel de controle G. Floating Estação

b. O sistema de refrigeração de friso total H. do sistema E. considerou a lâmina

Bancada de alimentação de F. Principal do dispositivo de C. Automático

(2). Estrutura componente principal e outro

a. Corpo principal do equipamento

O corpo principal do equipamento é composto de um quadro principal, uma cabeça do tonalizador, um mecanismo de viagem do encabeçamento, uma lâmina de serra que aperta o mecanismo, e semelhante.

(i) anfitrião

O quadro principal adota um processo de solda e é soldado após o retorno.

(ii) pode ser levantado

O levantamento principal é projetado com a parte superior e abaixa corrediças dobro paralelas (a prata de Taiwan), através da cabeça constante do elevador do sistema hidráulico, ao cortar, ver das serras na exposição pode cumprir as exigências vendo de espessuras diferentes ao conseguir serras materiais, lá é igualmente um recurso, que aumente a vida útil da lâmina de serra. O eixo usa uma caixa completamente fechado do eixo, três rolamentos de alta velocidade (que carregam os tipos são SKF/NSK), e reduz a batida do eixo. A caixa do eixo foi adicionada ao óleo de lubrificação durante a instalação, e o óleo de lubrificação não é exigido dentro de 1 ano. A transmissão do eixo é usada em uma transmissão da multi-fita.

(iii) mecanismo principal da máquina

O servo motor adotado pelo mecanismo de viagem principal, pela movimentação da cremalheira de engrenagem, e combina o superior e um mais baixo projeto paralelo do trilho da corrediça dobro, reduzindo eficazmente a inércia principal da cabeça, aumenta o desempenho liso do movimento vendo, e reduz eficazmente o deslocamento da rocha móvel para conseguir a precisão reta do melhor corte. O slider do trilho do fio usa um slider da poeira-prova (o tipo em linha Taiwan do trilho, e concentrou o subministro de petróleo. A velocidade de Stepless da cabeça e da lâmina de serra, de acordo com a produção real pode ser ajustada através do botão no tela táctil, e a velocidade da lâmina de serra é ajustada.

(iv) viu a lâmina apertar o mecanismo

A flange dobro é usada conjuntamente com a porca, e a porca é apertada para apertar a porca, trava a lâmina de serra, que é conveniente e rápida.

b. Sistema de friso total

O plano dois-cilindro-conduzido da cremalheira de engrenagem que desliza a estrutura, o formulário piezoelétrico integral da tampa, da precipitação superior, o nível material está colocado na tabela, ao assegurar o piezoelétrico síncrono, a folha pequena é mais precisa visto. O papel do friso total é bom, e o ruído é reduzido, que melhora extremamente a segurança do processo vendo inteiro. A cortina da poeira da máquina é instalada fora da tampa da imprensa, que reduz extremamente o escapamento da poeira.

Dispositivo de alimentação de C. Automático

O dispositivo automático da alimentação da braçadeira do trabalho é usado, e os trilhos bilaterais da braçadeira do trabalho são compostos da estrutura soldada da viga de aço. O servo conduz a engrenagem dobro e a movimentação da cremalheira na linha linear (Taiwan), e em uma maneira dois-alinhada com uma precisão magnética do alcance da grade, até 10 medidores pelo minuto. Se a serra laminada da folha está feita, contanto que os dados vendo estiverem ajustados no tela táctil, não é necessário cortar a faca na faca através do operador, e a eficiência da produção pode ser usada continuamente. O quadro de alimentação é seguro e pode conduzir operações materiais não menos de 2 toneladas. O suporte da carga é feito de um rolo do poliuretano do multi-grupo, que seja conveniente para o movimento material.

d. Tela táctil | Painel de controle

O sistema elétrico adota o painel de controle e o projeto de tela táctil, fáceis de operar, eficiência elevada. Ajuste cada botão de função no painel de controle para facilitar a operação do operador. Todos os botões do controle são intuitivos no tela táctil, e podem executar operações relacionadas através dos botões de função no tela táctil. Ao mesmo tempo, HL-8BNC igualmente usa um projeto da estação de trabalho, selecionando uma estação de trabalho no tela táctil, contanto que ajustado ver de um comprimento de folha do grupo e sawings, ao lado da folha, a seguir da imprensa a corrida no tela táctil. A posição do ciclo vendo fica fora do comprimento do comprimento de folha, que diminui não somente o ciclo vendo, mas igualmente melhora a eficiência vendo da folha do grupo.

e. Sistema de refrigeração

É usado para a temperatura normal, de poupança de energia e a favor do meio ambiente, fundindo através do bocal à lâmina de serra, refrigerando.

f. Tabela principal:

O espaço de trabalho principal é cromo chapeado, e a fricção entre o material e a bancada é reduzida igualmente no caso do realce da durabilidade.

G. Floating Estação:

1. Tamanho de flutuação da bancada: 1800 milímetros X600 (longo) milímetro (largura) X2.

2. A superfície da tabela de flutuação é equipada com uma pluralidade de rodas universais do poliuretano, e o operador pode facilmente promover o material na tabela, e impede que a folha risque. Critérios do julgamento do risco: Não há nenhum toque óbvio. A referência específica pode ser referida em janeiro de 2016 (o material de placa produzido por compras, esta placa salvar atualmente pela compra). Se a folha pode ser riscada, os cilindros ou o equipamento da transformação estarão substituídos até que não esteja desfeito.

h. Sucata da lâmina de serra:

O tanque da poeira da lâmina de serra é uma borracha de raspagem.

▲Garras de cruzamento:

1. Configuração padrão da quantidade do grampo do trabalho: 8 grampos mecânicos.

2. Cada doce é equipado com um cilindro com um método da alavanca, e quando é puxado o objeto de trabalho, é possível assegurar-se de que o material do trabalho aperte a folha. Quando o acima, a maxila for movido para a tabela dianteira, apertando a folha, movimentos para trás, e diminui a operação.

Exigências de I. Especial para clientes:

1. Você pode instalar o mecanismo do limite para impedir que o operador ajuste um erro na posição do corte da lâmina.

2. O posicionamento traseiro é mudado para montar, não uma integral.

3. A roda exterior do deslocamento usa o poliuretano material, tal como o risco da folha, continuará a substituir outras rodas materiais da alimentação ou alterará o equipamento até que a folha não esteja desfeita.

4. O dispositivo precisa de assegurar a precisão, recomenda-se reduzir o método de controle do salto radial da lâmina e a mudança no dispositivo da alimentação. O eixo bateu o ± 0,01 milímetros (axial); a superfície da extremidade da flange é o ± 0.03mm.

5. O slider da alimentação do eixo é concentrado no tubo de óleo a ser colocado na tubulação de óleo.

6. O armário de controle elétrico encontra IP54, estações da válvula pneumática, e as estações hidráulicas da válvula precisam de ser dustproof.

7. A poeira que recolhe o dispositivo no tanque da poeira precisa de ser aperfeiçoada para assegurar o efeito ótimo da coleção de poeira.

8. Instale o gancho da instalação da pistola pneumática.

9. A velocidade de curso pode ser ajustada, usando uma taxa servo, ajusta a etapa do documento, e o botão controla a velocidade de alimentação de 0,9 m/mínimo.

10. Aumente a função da contagem do PLC. (Registro o número de cortadores da serra)

Exposição do produto

Padrão mecânico

Os componentes principais marcam a lista modelo (aqui somente para a referência, específico de acordo com o controle elétrico)

Lista de peças consumível

Observações: O preço é preço atual, e a transação real mudará com flutuações do mercado.
