Detalhes do produto:
Condições de Pagamento e Envio:
|
| modo: | VH500 | capacidade vendo: | Altura da garganta: 400mm, profundidade da garganta: 580mm |
|---|---|---|---|
| motor hidráulico: | 0,75 quilowatts (Taiwan) | Motor da faixa da serra: | 11KW TECO |
| Método de tensão da correia da serra: | Tensão automática hidráulica | Verticalidade da serra: | ≤0.5mm |
| Destacar: | A faixa vertical do CNC 0.75KW viu,0.75KW a faixa vertical automática viu |
||

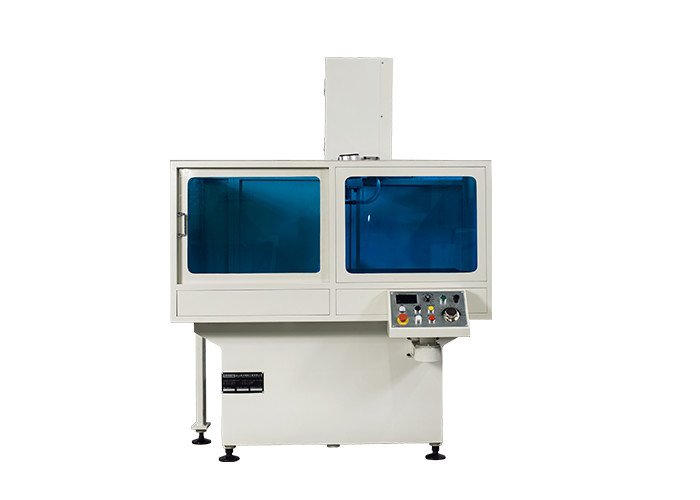

A faixa VH500 vertical de alta velocidade viu a máquina da serra da faixa da máquina
Vista geral do equipamento
Sabido como o fornecedor vendo preciso do plano da máquina, Heineda develûped do equipamento tradicional, maquinaria do semi-autocontrol à maquinaria automática do controle digital e é possuído acima de 100 tipos de auto - equipamento anddeveloped pesquisado. Na fabricação da maquinaria vendo precisa do alumínio, os produtos de Heineda têm o wonrecognition de um grupo dos fabricantes da aviação, os militares e os civis de equipamento no mercado do continente de China.
Modelo: A faixa VH500 vertical de alta velocidade viu
▲VH representa o modelo de máquina vertical ver de faixa de Hantian Empresa.
▲500 representam a capacidade vendo da máquina vendo
Altura vendo máxima Φ400mm;
Largura vendo máxima 500mm;
A profundidade vendo máxima da garganta é 580mm.
Se uma braçadeira é adicionada no âmbito da bancada, o corte diagonal pode ser executado.
Rendições do equipamento
Os parâmetros técnicos principais
| Nome do projeto | A faixa VH500 vertical de alta velocidade viu |
| capacidade vendo | Altura da garganta: 400mm, profundidade da garganta: 580mm |
| Velocidade da correia da serra | 500~2000m/min (regulamento da velocidade da conversão de frequência) |
| Especificações da faixa da serra | 34 larguras X 1,1 comprimento da espessura X5560 (milímetros) |
| Método de tensão da correia da serra | Tensão automática hidráulica |
| Maneira do guia da correia da serra | O rolo ajustável que aperta, viu para trás o apoio do aço de tungstênio |
| Especificações da polia da serra | Diâmetro 630, 7075T651, anodizado duramente |
| Especificações da curva da serra | Soldadura do grupo da placa Q235 de aço, tratamento do alívio de tensão, fazer à máquina da precisão, pesando aproximadamente 2 toneladas |
|
Motor da faixa da serra |
11KW TECO |
| motor hidráulico | 0,75 quilowatts (Taiwan) |
| Método refrigerando da correia da serra | sistema de refrigeração Quase-seco da névoa do óleo da pressão de ar |
| capacidade do óleo hidráulico | 50L (estação hidráulica independente) |
| Exigências de poder | fase 3 X 50Hz de 380V X |
| Caixa de distribuição | Caixa de distribuição independente (IP55), situada no lado da máquina |
| Caixa da operação | Projeto e parte dianteira da máquina, operados com botões e botões de controle da velocidade |
| Verticalidade da serra |
≤0.5mm |
| Nivelamento da precisão |
≤0.5mm |
Composição e características do equipamento
A faixa viu é composta principalmente de um quadro de serra, de uma base, de uma roda da serra, de uma peça da transmissão, de um grupo da roda do guia da correia da serra, de um transporte do desperdício, de um sistema hidráulico, e de um sistema de controlo elétrico.
A descrição de partes principais da faixa vertical considerou VH500
A faixa viu é composta principalmente de um quadro de serra, de uma roda da serra, de uma peça da transmissão, de um grupo da roda do guia da correia da serra, de um transporte do desperdício, de um sistema hidráulico, e de um sistema de controlo elétrico.
A peça da roda da serra é feita de 7075T6 esticou a placa de alumínio, anodizada duramente. Após o processamento, é corrigida pelo equilíbrio dinâmico, com bom desempenho, propriedades mecânicas altas, e pode suportar cargas de alta velocidade e de alta elasticidade.
A peça da transmissão é conduzida pelo motor da conversão de frequência de TECO para conduzir a polia ativa para girar, desse modo conduzindo a correia da serra para correr na alta velocidade. A velocidade da correia da serra é ajustada pelo conversor de frequência para controlar as revoluções da saída do motor, e indicada pelo medidor digital.
Todos da serra da correia da roda do rolamento e da parte fundamental os rolamentos são feitos de produtos de NSK.
O interruptor do curso é usado para detectar se a tensão é anormal, e a máquina parará automaticamente se a anomalia é anormal. A roda passiva adota o freio eletromagnético. Quando a anomalia ocorrer, os atos estáveis da pressão no disco do freio para controlar a rotação da roda da serra.
A parte hidráulica adota uma estação de bomba independente e é controlada por uma válvula de solenoide centralizada. Todas as válvulas de solenoide são feitas de produtos de Taiwan. À exceção das peças que devem ser conectadas com as mangueiras, todos são conectados pelas tubulações de aço para reduzir eficazmente a perda de pressão.
O mecanismo da transmissão da máquina vendo é precisamente equilibrado e corrigido para minimizar a vibração e para assegurar-se de que a correia da serra não seja fácil de quebrar.
A peça do guia da faixa da serra adota o aperto de rolos, de um ajustado na parte superior e do outro, os rolos são feitos do aço de liga, e são terra da precisão após o tratamento de superfície da nitruração, com elevada precisão e boa resistência de desgaste.
O rolo de movimentação do transporte do desperdício é projetado com um eixo contínuo não assegurar nenhuma ruptura durante o uso normal; o rolamento de rolo adota rolamento selado frente e verso para evitar a entrada das microplaquetas de alumínio e para melhorar a vida útil.
Serviço de Heineda
Para os produtos produzidos pelo equipamento do contrato, Heineda cooperará com o cliente para identificar e testar a qualidade do equipamento durante o período da aceitação do equipamento.
O estabelecimento do armazém das peças.
introdução do serviço da Em-planta
Serviço do retorno livre regular da visita
Projeto turnkey completo (processo, gestão, manutenção, treinamento, produção)
Estabeleça um sistema de manutenção em três níveis.
Serviço da elevação de software livre.
Proposta para planos preliminares da construção.
Obteve um número de certificados da patente
