380V 3 profundidade vertical de corte de aço 580mm da garganta da serra de fita da fase 50Hz

A profundidade máxima da garganta de corte da serra de fita vertical VH600 é de 580 mm

Visão geral do equipamento
Modelo: Serra de fita vertical de alta velocidade VH600
▲ VH representa o modelo de serra de fita vertical da Heineda Company.
▲ 600 representa a capacidade de serragem da máquina de serrar
Altura máxima de corte Φ400mm;
Largura máxima de serragem 600mm;
A profundidade máxima da garganta da serra é de 580 mm.
Se um grampo for adicionado dentro do escopo da bancada, o corte diagonal pode ser executado.

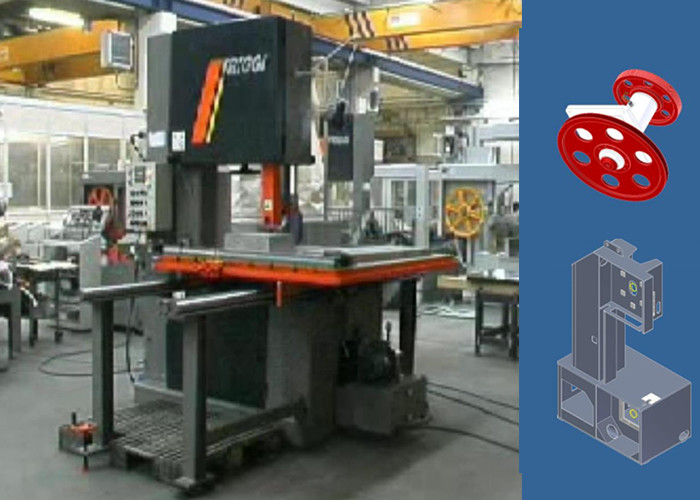

Renderizações de equipamentos

Os principais parâmetros técnicos

Composição e características do equipamento

A serra de fita é composta principalmente por uma estrutura de serra, uma base, uma roda de serra, uma peça de transmissão, um grupo de rodas guia de correia de serra, um transportador de resíduos, um sistema hidráulico e um sistema de controle elétrico.

Descrição das partes principais da serra de fita vertical VH600
A serra de fita é composta principalmente por uma estrutura de serra, uma roda de serra, uma peça de transmissão, um grupo de rodas guia de correia de serra, um transportador de resíduos, um sistema hidráulico e um sistema de controle elétrico.

A parte da roda da serra é feita de chapa de alumínio esticado 7075T6, anodizado duro.Após o processamento, é corrigido pelo equilíbrio dinâmico, com bom desempenho, altas propriedades mecânicas, podendo suportar altas velocidades e altas cargas de tração.

A parte de transmissão é acionada pelo motor de conversão de frequência TECO para acionar a polia ativa para girar, fazendo com que a correia de serra funcione em alta velocidade.A velocidade da correia de serra é ajustada pelo conversor de frequência para controlar as rotações de saída do motor e é exibida pelo medidor digital.

O rolamento do conjunto de rodas da serra e os rolamentos das peças-chave são todos feitos de produtos NSK.

O interruptor de deslocamento é usado para detectar se a tensão é anormal e a máquina parará automaticamente se a anormalidade for anormal.A roda passiva adota freio eletromagnético.Quando ocorre anormalidade, a pressão estável atua no disco de freio para controlar a rotação da roda da serra.

A parte hidráulica adota uma estação de bombeamento independente e é controlada por uma válvula solenóide centralizada.As válvulas solenóides são todas feitas de produtos de Taiwan.Exceto pelas partes que devem ser conectadas com mangueiras, todas são conectadas por tubos de aço para reduzir efetivamente a perda de pressão.

O mecanismo de transmissão da serra é balanceado e corrigido com precisão para minimizar a vibração e garantir que a fita de serra não seja fácil de quebrar.
A parte guia da fita de serra adota rolos de fixação, um conjunto na parte superior e outro, os rolos são feitos de liga de aço e são retificados com precisão após o tratamento de nitretação de superfície, com alta precisão e boa resistência ao desgaste.
O rolo de acionamento do transportador de resíduos é projetado com um eixo sólido para garantir que não haja quebra durante o uso normal;o rolamento de rolos adota rolamento selado de dupla face para evitar a entrada de lascas de alumínio e melhorar a vida útil.

Serviço de Heineda
Para os produtos produzidos pelo equipamento contratado, a Hantian cooperará com o cliente para identificar e testar a qualidade do equipamento durante o período de aceitação do equipamento.
O estabelecimento de armazém de peças.
Introdução de serviço na fábrica
Serviço regular de retorno gratuito
Projeto turnkey completo (processo, gerenciamento, manutenção, treinamento, produção)
Estabelecer um sistema de manutenção de três níveis.
Serviço de atualização de software gratuito.
Proposta de planos preliminares de construção.

Requisitos elétricos, de gás e hidráulicos do equipamento geral

Partes elétricas
Marca de componentes elétricos 5
Componentes de controle eletrônico: Omron ou Schneider
Requisitos de instalação elétrica
(1) Interface de comunicação reservada para conexão com todo o controle de linha.
(2) Todas as linhas não fixas requerem design flexível.
(3) A conexão elétrica das partes mecânicas para troca rápida deve ser plugável.
(4) Os fios devem ser agrupados na calha.
(5) Os fios devem ser totalmente protegidos para evitar danos.
(6) O starter e os fios precisam ser conectados na forma de plugues.

Requisitos do sistema de controle
(1) O equipamento deve ter pelo menos modo de operação manual e modo de operação automático.
(2) As partes móveis precisam ser protegidas umas das outras para evitar a colisão do próprio equipamento.
(3) As falhas do equipamento devem ser exibidas em palavras.
(4) O equipamento de operação precisa estar equipado com um painel de operação.
(5) A interface do usuário é exibida em texto.
(6) O modo de operação deve ser ajustado por chaves de operação.
(7) O ciclo de teste do produto ou ciclo do equipamento é ajustável pelo programa e confirmado pelo operador do equipamento.

Requisitos do caminho aéreo
Requisitos da marca para componentes do sistema de ar
Componentes de estrada de Taiwan Yade
Requisitos de instalação do sistema de ar
(1) A conexão entre os componentes pneumáticos dos componentes mecânicos que realizam troca rápida deve ser plugável.
(2) As tubagens devem ser colocadas em feixes nas ranhuras dos tubos.
(3) O gasoduto deve ser totalmente protegido para evitar danos.
(4) A válvula de ar não pode ser colocada no gabinete de controle e deve ser colocada em uma posição de fácil acesso.
(5) Não é permitido vazamento no caminho de ar após a instalação.
(6) Mesmo que haja apenas alimentação de ar de 4,5 bar, o sistema pneumático deve realizar todas as funções.

pressão do sistema hidráulico
Requisitos de instalação do sistema hidráulico
(1) Os conectores hidráulicos das peças mecânicas que realizam troca rápida precisam ser equipados com conectores rápidos.Durante o processo de troca do molde, a tubulação hidráulica deve ser despressurizada.
(2) As mangueiras hidráulicas são projetadas para que não ocorra atrito durante a atividade.Se isso não puder ser evitado, medidas de proteção apropriadas devem ser tomadas para mangueiras hidráulicas.
(3) A parte da tubulação do sistema hidráulico não pode vazar.
(4) Evite possíveis danos à mangueira hidráulica.
(5) A válvula hidráulica não pode ser colocada no gabinete de controle elétrico e deve ser colocada em uma posição de fácil acesso.
(6) A estação hidráulica deve ser equipada com indicador de nível de óleo, filtro, indicador e manômetro de acordo com o princípio hidráulico.Além disso, é necessário um dispositivo de desligamento que desliga o sistema hidráulico durante o desligamento para economizar recursos;e uma função de desligamento automático quando o nível de óleo é insuficiente.
(7) Fornecer função de resfriamento de temperatura do óleo

Perguntas frequentes

P: você é fabricante?
R: sim, temos nossa própria fábrica e prometemos vendas diretas a um preço competitivo.Bem-vindo a visitar nossa fábrica a qualquer momento.

P: Posso obter uma máquina de acordo com meus próprios requisitos?
R: Claro. Aceitamos OEM e ODM.

P: Esta é a primeira vez que uso este tipo de máquina, é fácil de operar?
R: há um vídeo guia que mostra como usar a máquina e o livro de instruções em inglês enviado para você com a máquina.Se ainda houver alguma dúvida, forneceremos um guia profissional gratuito para você até que você possa usar bem a máquina.

Se não encontrou a máquina que procura, não hesite em contactar-nos também.Faremos o melhor para lhe dar a melhor sugestão.
