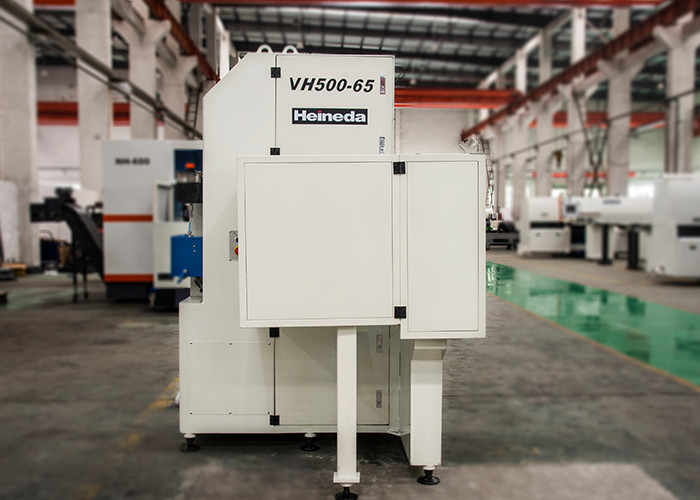

Máquina de serra de fita vertical de alta velocidade VH500 Serrar garganta profundidade 580mm
Composição e características do equipamento
A serra de fita é composta principalmente por uma estrutura de serra, uma base, uma roda de serra, uma peça de transmissão, um grupo de rodas guia de correia de serra, um transportador de resíduos, um sistema hidráulico e um sistema de controle elétrico.
Visão geral do equipamento
Conhecida como fornecedora de planos de máquinas de serra de precisão, a Heineda desenvolveu desde equipamentos tradicionais, máquinas semiautocontroladas até máquinas automáticas de controle digital e possui mais de 100 tipos de equipamentos auto-pesquisados e desenvolvidos.Na fabricação de máquinas de serragem precisas de alumínio, os produtos Heineda ganharam reconhecimento de um lote de fabricantes de equipamentos de aviação, militares e civis no mercado da China continental.
Modelo: Serra de fita vertical de alta velocidade VH500
▲ VH representa o modelo de serra de fita vertical da Heineda Company.
▲ 500 representa a capacidade de serragem da máquina de serrar
Altura máxima de corte Φ400mm;
Largura máxima de serragem 500mm;
A profundidade máxima da garganta da serra é de 580 mm.
Se um grampo for adicionado dentro do escopo da bancada, o corte diagonal pode ser executado.
Renderizações de equipamentos
Os principais parâmetros técnicos
| Nome do Projeto |
Serra de fita vertical de alta velocidade VH500 |
| capacidade de serragem |
Altura da garganta: 400mm, Profundidade da garganta: 580mm |
| Velocidade da correia de serra |
500~2000m/min (regulação de velocidade de conversão de frequência) |
| Especificações da fita de serra |
34 largura X 1,1 espessura X5560 comprimento (mm) |
| Método de tensionamento da correia de serra |
Tensionamento hidráulico automático |
| Guia da correia de serra |
Fixação de rolo ajustável, suporte de aço de tungstênio de serra |
| Especificações da polia de serra |
Diâmetro 630, 7075T651, anodizado duro |
| Especificações do arco de serra |
Soldagem de grupo de chapa de aço Q235, tratamento de alívio de tensão, usinagem de precisão, pesando cerca de 2 toneladas |
|
Motor de fita de serra
|
11KW TECO |
| Motor hidráulico |
0,75 KW (Taiwan) |
| Método de resfriamento da correia de serra |
Sistema de refrigeração por névoa de óleo com pressão de ar quase seco |
| capacidade de óleo hidráulico |
50L (estação hidráulica independente) |
| Requerimentos poderosos |
380V X 3 Fases X 50Hz |
| Caixa de distribuição |
Caixa de distribuição independente (IP55), localizada na lateral da máquina |
| Caixa de operação |
Design e frente da máquina, operado com botões e botões de controle de velocidade |
| Viu verticalidade |
≤0,5 mm
|
| Planicidade de precisão |
≤0,5 mm
|
Descrição das partes principais da serra de fita vertical VH500
A serra de fita é composta principalmente por uma estrutura de serra, uma roda de serra, uma peça de transmissão, um grupo de rodas guia de correia de serra, um transportador de resíduos, um sistema hidráulico e um sistema de controle elétrico.
A parte da roda da serra é feita de chapa de alumínio esticado 7075T6, anodizado duro.Após o processamento, é corrigido pelo equilíbrio dinâmico, com bom desempenho, altas propriedades mecânicas, podendo suportar altas velocidades e altas cargas de tração.
A parte de transmissão é acionada pelo motor de conversão de frequência TECO para acionar a polia ativa para girar, fazendo com que a correia de serra funcione em alta velocidade.A velocidade da correia de serra é ajustada pelo conversor de frequência para controlar as rotações de saída do motor e é exibida pelo medidor digital.
O rolamento do conjunto de rodas da serra e os rolamentos das peças-chave são todos feitos de produtos NSK.
O interruptor de deslocamento é usado para detectar se a tensão é anormal e a máquina parará automaticamente se a anormalidade for anormal.A roda passiva adota freio eletromagnético.Quando ocorre anormalidade, a pressão estável atua no disco de freio para controlar a rotação da roda da serra.
A parte hidráulica adota uma estação de bombeamento independente e é controlada por uma válvula solenóide centralizada.As válvulas solenóides são todas feitas de produtos de Taiwan.Exceto pelas partes que devem ser conectadas com mangueiras, todas são conectadas por tubos de aço para reduzir efetivamente a perda de pressão.
O mecanismo de transmissão da serra é balanceado e corrigido com precisão para minimizar a vibração e garantir que a fita de serra não seja fácil de quebrar.
A parte guia da fita de serra adota rolos de fixação, um conjunto na parte superior e outro, os rolos são feitos de liga de aço e são retificados com precisão após o tratamento de nitretação de superfície, com alta precisão e boa resistência ao desgaste.
O rolo de acionamento do transportador de resíduos é projetado com um eixo sólido para garantir que não haja quebra durante o uso normal;o rolamento de rolos adota rolamento selado de dupla face para evitar a entrada de lascas de alumínio e melhorar a vida útil.
Serviço de Heineda
Para os produtos produzidos pelo equipamento contratado, a Hantian cooperará com o cliente para identificar e testar a qualidade do equipamento durante o período de aceitação do equipamento.
O estabelecimento de armazém de peças.
Introdução de serviço na fábrica
Serviço regular de retorno gratuito
Projeto turnkey completo (processo, gerenciamento, manutenção, treinamento, produção)
Estabelecer um sistema de manutenção de três níveis.
Serviço de atualização de software gratuito.
Proposta de planos preliminares de construção.
Obteve uma série de certificados de patentes
