VH600 Máquina de Serra de Banda Vertical de Alta Velocidade Máquina de Corte de Serra Vertical Pequena
Visão geral dos equipamentos
Seis vantagens da garantia da estabilidade do produto
1. Projeto de produto
2Equipa de I&D
3Fabricação
4. Teste de desempenho
5Auto-inspecção de fábrica
6Serviço pós-venda
Modelo: Serra de Banda Vertical de Alta Velocidade VH600
▲ VH significa o modelo de máquina de serração de banda vertical da Heineda Company.
▲ 600 representa a capacidade de serra da máquina de serra
Altura máxima de serração Φ400 mm;
Largura máxima da serra 600 mm;
A profundidade máxima da garganta é de 580 mm.
Se for adicionada uma pinça no âmbito da bancada de trabalho, pode ser efectuado o corte diagonal.
Rendagem de equipamento
Os principais parâmetros técnicos
| Nome do projecto |
Serra de banda vertical de alta velocidade VH600 |
| capacidade de serração |
Altura da garganta: 400 mm, profundidade da garganta: 580 mm. |
| Velocidade do cinto de serra |
500-2000 m/min (regulação da velocidade de conversão de frequência) |
| Especificações da faixa de serra |
Largura X 1,1 espessura X5560 comprimento (mm) |
| Método de tensão do cinto de serra |
Tensão automática hidráulica |
| Direcção do cinto de serra |
Câmbio de rolos ajustável, suportes de aço de tungstênio |
| Especificações da poleia de serra |
Diâmetro 630, 7075T651, anodizado duro |
| Especificações do arco da serra |
Q235 Soldadura em grupo de chapas de aço, tratamento de redução de tensão, usinagem de precisão, pesando cerca de 2 toneladas |
|
Motor de serradura
|
11 kW TECO |
| motor hidráulico |
0.75 KW (Taiwan) |
| Método de refrigeração da faixa de serra |
Sistema de arrefecimento de névoa de óleo a pressão de ar quase seco |
| capacidade de óleo hidráulico |
50L (estação hidráulica independente) |
| Requisitos de energia |
380 V X 3 fases X 50 Hz |
| Caixa de distribuição |
Caixa de distribuição independente (IP55), localizada no lado da máquina |

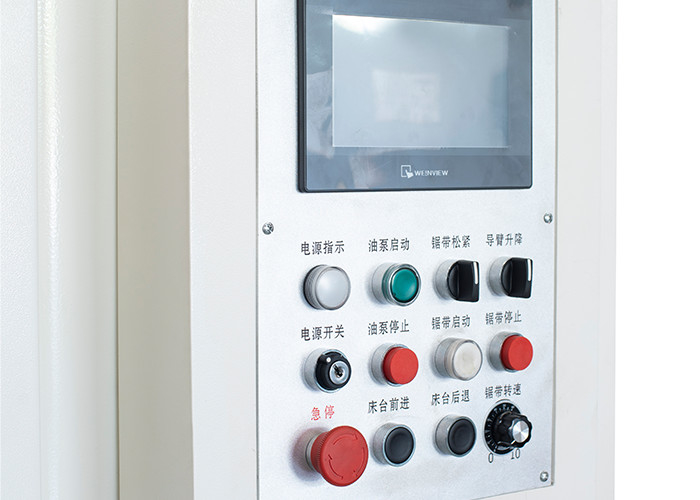

| Caixa de operação |
Projeto e parte da frente da máquina, operada com botões e botões de regulação de velocidade |
| Verticalidade da serra |
≤ 0,5 mm
|
| Precisão de plano |
≤ 0,5 mm
|
Composição e características do equipamento
A serra de banda é constituída principalmente por um quadro de serra, uma base, uma roda de serra, uma parte de transmissão, um grupo de rodas de guia de cinto de serra, um transportador de resíduos, um sistema hidráulico e um sistema de controlo elétrico.
Descrição das principais partes da serra vertical VH600
A serra de banda é constituída principalmente por um quadro de serra, uma roda de serra, uma parte de transmissão, um grupo de rodas de guia de cinto de serra, um transportador de resíduos, um sistema hidráulico e um sistema de controlo elétrico.
A parte da roda de serra é feita de 7075T6 placa de alumínio alongada, anodizada duro.e pode suportar altas velocidades e cargas de tração elevadas.
A parte de transmissão é accionada pelo motor de conversão de frequência TECO para conduzir a polea ativa a girar, conduzindo assim a correia de serra a funcionar a alta velocidade.A velocidade da correia de serra é ajustada pelo conversor de frequência para controlar as revoluções de saída do motor, e é exibido pelo medidor digital.
Os rolamentos do conjunto de rodas da correia de serra e os rolamentos das peças-chave são todos feitos de produtos NSK.
O interruptor de viagem é usado para detectar se a tensão é anormal, e a máquina irá parar automaticamente se a anormalidade for anormal.Quando ocorre uma anormalidade, a pressão estável age sobre o disco de travagem para controlar a rotação da roda da serra.
A parte hidráulica adota uma estação de bomba independente e é controlada por uma válvula de solenoide centralizada.Com exclusão das peças que devem ser ligadas por mangueiras, são todos ligados por tubos de aço para reduzir eficazmente a perda de pressão.
O mecanismo de transmissão da máquina de serrar é equilibrado e corrigido com precisão para minimizar a vibração e garantir que a correia de serragem não seja fácil de quebrar.
A parte de guia da banda de serra adota rolos de fixação, um em cima e o outro, os rolos são feitos de aço ligado e são moídos de precisão após tratamento de nitruração superficial,com alta precisão e boa resistência ao desgaste.
O rolo condutor do transportador de resíduos é concebido com um eixo sólido para garantir a ausência de quebra durante a utilização normal;o rolamento de rolos adota rolamento selado de dois lados para evitar a entrada de lascas de alumínio e melhorar a vida útil.
Serviço Heineda
No que diz respeito aos produtos produzidos pelo equipamento contratado, a Hantian cooperará com o cliente para identificar e testar a qualidade do equipamento durante o período de aceitação do equipamento.
Estabelecimento de armazém de peças.
Introdução do serviço na fábrica
Serviço regular de visita de regresso gratuito
Projecto completo "chave na mão" (processo, gestão, manutenção, formação, produção)
Estabeleça um sistema de manutenção de três níveis.
Serviço de actualização de software gratuito.
Proposta de planos preliminares de construção.
Perguntas frequentes
P: Você é fabricante?
R: Sim, temos nossa própria fábrica e prometemos vendas diretas a um preço competitivo. Bem-vindo a visitar nossa fábrica a qualquer momento.
P: Posso obter uma máquina de acordo com as minhas próprias exigências?
A: Claro. Aceitamos OEM e ODM.
P: É a primeira vez que uso este tipo de máquina, é fácil de operar?
R: Há um vídeo guia que mostra como usar a máquina e manual de instruções em inglês enviado para você com a máquina.Nós forneceremos um guia profissional gratuito para você até que você possa usar a máquina bem.
Se não encontrou a máquina que precisa, não hesite em entrar em contato conosco também. Faremos o nosso melhor para lhe dar a melhor sugestão.
