As serras de faixa do CNC da elevada precisão 400mm fazem à máquina horizontal para o lingote de alumínio

Máquina horizontal de alta velocidade da serra da faixa para o corte de alumínio da barra redonda do lingote

Descrição do produto

A máquina ver de faixa é uma máquina-instrumento para ver vários materiais do metal. De acordo com a estrutura, é dividida na máquina horizontal ver de faixa e na máquina vertical ver de faixa; de acordo com a função, é dividida na máquina semiautomática ver de faixa, na máquina automática ver de faixa e em faixa do CNC máquina ver. As máquinas horizontais ver de faixa podem mais ser divididas em máquinas ver de faixa da dobro-coluna e em scissor-tipo máquinas ver de faixa. Este produto é uma faixa horizontal viu a máquina de corte cortando os lingotes de alumínio e barras redondas de liga de alumínio

O quadro vendo da máquina vendo horizontal é arranjado no sentido vertical ou no sentido do balanço do ponto, e a correia da serra é normal a 40 para manter o sawtooth e o vertical do workpiece.

1,1 nome do equipamento

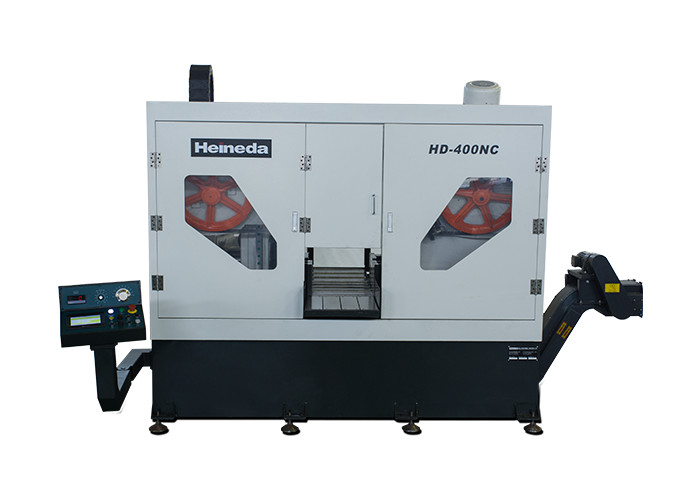

Unidade vendo do zigza horizontal de alta velocidade da haste do círculo de HD-400NC

uso de 1,2 dispositivos

Usado principalmente para a colheita dos lingotes de alumínio e da liga de alumínio.

variedade vendo e especificações de 1,3 produtos

●Tipo da liga: 1 liga de alumínio da série do ××× do ××× -7

1,4 características principais da unidade vendo

Consumo material menos/elevação da eficiência/custos de operação vendo baixo/série completa proteção da segurança/economia de energia. Proteção ambiental

1,5 exigências e consumo dos meios da energia

●Condições dos meios da energia

Poder: alimentação CA trifásica

Tensão: ± 10% de AC380V

Frequência: 50Hz ± 2%

●Ar comprimido: Ar comprimido industrial geral

Pressão de ar: 0,4 MPa ~ 0,6 MPa (ponto de acesso da fonte de ar do equipamento próprio tem o filtro de regulamento da pressão)

Tráfico aéreo: ≥ 3 m³/h

Qualidade do ar: Filtragem e secagem

●Exigências do ambiente da operação do equipamento

A mais alta temperatura ambiental: 45 ° C

Temperatura ambiental mínima: -10 ° C

Humidade relativa: <67>

●Consumo da energia e dos meios (o consumo de energia e de meios durante o funcionamento normal do equipamento é mostrado na tabela 2-1)

Energia da tabela 2-1 e consumo dos meios calculado pela teoria

Número de série	Descrição de projeto	unidade	consumo	uso	Nota
1	Eletricidade	KWH	40	Fonte de alimentação	C.A. 380V 50Hz
2	Ar comprimido	M3 / h	3	Serra com refrigerar angular e desbastar de alumínio	Ar geralmente comprimido
3	Óleo refrigerando	ML/H	40	Refrigerar da fita da serra	óleo refrigerando do Accu-lubrificante

Parâmetros técnicos principais do equipamento

Número de série	Capacidade vendo máxima	400 (milímetro)
1	Diâmetro de Sawlers	círculo 2 de φ700 x (milímetros)
2	Velocidade de serra	500 ~ 2000 m/minuto (velocidade variável da frequência)
3	Velocidade de alimentação de Sawdow	100 ~ 2000mm/minuto (ajustado de acordo com materiais e especificações vendo)
4	Tamanho milímetro da fita da serra	7050L × 1.1t do × 34W (a liga dura viu)
5	Cortando a espessura milímetro	≤ 2
6	Tome a inclinação	° ≤0.5
7	Precisão de fixação milímetro do comprimento	± 1
8	Ver não é horizontalmente milímetro	<>
9	Vida m2 da tirada serra	50-150
10	Μm da aspereza de superfície da serra	≤ 50
11	Cortando cm2 da taxa/minuto	500 ~ 1500 (cortando a unidade da eficiência, cortando a área de seção transversal dentro do tempo de unidade)
12	Índice do ruído	≤ 85dB
13	Tipo da fita da serra	único tensor hidráulico de encontro/abrandamento
14	Modo de inserção	movimentação hidráulica
15	Altura à terra de trabalho do parágrafo	770mm

O padrão da execução do equipamento

Metal que corta as condições técnicas gerais GB/T 9061-2006

Condições técnicas gerais para o metal que corta JB de solda/T 9873-1999

Parâmetros horizontais JBT4318.2-2002 da parte 2 da cama da serra da fita

Teste de precisão horizontal JBT4318.3-2002 da parte 3 da cama da serra da fita

Condições técnicas horizontais JBT4318.4-2002 da parte 4 da cama da serra da fita

Condições técnicas gerais para o metal que corta o sistema hidráulico JB/T10051-1999

Maquinaria industrial e equipamento elétrico, a primeira parte das condições técnicas gerais GB/T 5226,1

Proteção GB 16454 da segurança da máquina

Sistema elétrico GB 5226,1

O equipamento todos os componentes e vários instrumentos de vários instrumentos é todas as unidades das unidades (si); os componentes principais do equipamento incluem mecânico, elétrico e os dispositivos eletrónicos, são garantias seguras da segurança para impedir dano aos erros ou aos acidentes acidentais.

Composição do dispositivo e descrição característica

Metal que corta as condições técnicas gerais GB/T 9061-2006

Condições técnicas gerais para o metal que corta JB de solda/T 9873-1999

Parâmetros horizontais JBT4318.2-2002 da parte 2 da cama da serra da fita

Teste de precisão horizontal JBT4318.3-2002 da parte 3 da cama da serra da fita

Condições técnicas horizontais JBT4318.4-2002 da parte 4 da cama da serra da fita

Condições técnicas gerais para o metal que corta o sistema hidráulico JB/T10051-1999

Maquinaria industrial e equipamento elétrico, a primeira parte das condições técnicas gerais GB/T 5226,1

Proteção GB 16454 da segurança da máquina

Sistema elétrico GB 5226,1

O equipamento todos os componentes e vários instrumentos de vários instrumentos é todas as unidades das unidades (si); os componentes principais do equipamento incluem mecânico, elétrico e os dispositivos eletrónicos, são garantias seguras da segurança para impedir dano aos erros ou aos acidentes acidentais.

Composição do dispositivo e descrição característica

Perfil de composição do equipamento:

O equipamento é composto de uma fita vendo viu, sistema hidráulico, uma fita da serra que refrigeram lubrificando o dispositivo, uma microplaqueta que transportam o dispositivo, um protetor da segurança, um sistema de controlo elétrico e da automatização, e semelhante.

3,1 máquina vista da serra

●A serra de correia é composta de uma base, de ver, de uma roda da serra, de uma parcela da transmissão, de um sistema da alimentação, de uma peça da cama, de um mecanismo de tensão da fita, de um braço e de mecanismos esquerdos e direitos da roda do guia.

●Base e parcela vendo: A lâmina é soldada e tratada com uma chapa de aço e é tratada de volta ao fogo. Tratamento limpando com jato de areia de superfície, precisão que faz à máquina, bom projeto da estrutura, aparência bonita;

●Seção da roda da serra: É feita da placa de alumínio dura importada (7075-T61) e terminada, e a borda é passada através de um saco vulcanizou de borracha. Pode reduzir o ruído da operação; a roda da serra está correndo com lisamente uma correção do equilíbrio, girando lisamente e longa vida.

●Seção da transmissão: Conduzido pelo motor variável de Datong, pela estrutura síncrono da polia, o poder é transmitido à polia ativa, e a correia da serra é operação de alta velocidade. A eficiência da transmissão é alta e estável. A velocidade é 500-2000m/minuto, a escala de velocidade é grande, e pode ser adaptada ao corte da serra de uma variedade de categorias da liga de alumínio;

●Sistema da alimentação: O sistema da alimentação é conduzido pela pressão hidráulica, e a velocidade de alimentação é 0-2 m/minuto, regulamento stepless da velocidade.

●Sawdow aumenta: a coluna da inclinação do dobro do uso e a estrutura linear da corrediça como uma órbita de levantamento, uma orientação dois-encalhada no lado do acionador de cinta da serra, e a faixa da serra que aperta o lado adotam um guia da único-costa. A corrediça linear é HGW45/HGW35.

●Seção da cama: A tabela da cama é feita de HT300. Além do que o fornecimento do suficiente apoio para a serra material, há igualmente um grupo de braçadeiras hidráulicas para um grupo de posições fixas, definindo desse modo o curso material vendo para assegurar-se de que ver seja estável.

●Mecanismo de tensão da serra: O mecanismo de tensão da serra é conduzido pela condução hidráulica, usando o calibre de pressão elétrico da conexão para indicar o valor da tensão e para ter uma proteção quebrada da faixa;

●Dispositivo de guiamento de Sawband: Use a esquerda e o grupo adequado de guia do sawband. Cada grupo de guia que a roda uniu 4 rolos de guia ajustáveis, o material da roda é feito do aço estrutural da liga (15CrMo), extinguir carburado de superfície, hrc da dureza 50-55, é bem desgaste-resistente, e a seção da tira é tratada com a moedura, assegurando a precisão do guia além, há um anel de aço do tungstênio na parte traseira da serra, que pode fornecer o suficiente apoio à fita da serra durante ver, e pode reduzir a eficácia da vibração da fita da serra. O guia significa é montado no braço fixo e o braço movente, projetado ajustar a estrutura, o exército fixo é projetado como uma integral, montada no slider, de modo que as 2 colunas sejam conectadas sob a base e o braço fixo do exército, estrutura estável do quadro do formulário para fornecer o suficiente apoio para assegurar-se de que ver frequentemente esteja diminuindo e possa reduzir a vibração.

●Sistema de alimentação totalmente automático: A máquina vendo do formulário totalmente automático com cama de alimentação, com 1 grupo de braçadeiras hidráulicas na cama de alimentação, após a alimentação, a almofada que aperta o material, pelo cilindro hidráulico que conduz a braçadeira da alimentação em sua função de alimentação da trilha e pode ser alimentada épocas múltiplas. A vantagem é que a fixação totalmente automático é descontrolada, nenhuma necessidade para a intervenção manual. ± defeituoso da precisão 1 milímetro.

sistema 3,2 hidráulico

●Objeto do serviço: A faixa da serra é tensionada, vendo em, apertando, mecanismo de alimentação automático.

●Características principais:

Estação de bomba independente, controle centralizado da válvula de solenoide.

Além do que a conexão da mangueira, a tubulação de aço é conectada, e a perda de pressão é reduzida eficazmente.

●Parâmetros técnicos principais:

Pressão de sistema 7MPa

Pressão de funcionamento 5-6MPa

Óleo hidráulico do anti-moinho do meio de funcionamento ISO46

Trabalhe o ° C do ° C -55 da temperatura 10

Refrigerador refrigerando do vento do modo

Ruído ≤80dB

3,3 dispositivo refrigerando da lubrificação da fita da serra

●Adoção de um gás-tipo dispositivo refrigerando aerosolic.

●É composto principalmente dos tanques de óleo, bombas de ar, controladores do pulso, bocais, válvulas de solenoide, e semelhante.

●Depois que o dispositivo é conduzido pelo ar comprimido, após ter misturado o ar e ter refrigerado o óleo, pulverizando a parcela do sawtooth da correia da serra, fazendo a superfície da superfície para produzir o filme de óleo, para distribuir rapidamente o calor gerado durante o corte, desse modo assegurando a precisão alta do eficiência elevada e a de superfície.

2 características: o pulverizador uniforme, bom efeito refrigerando, melhora viu o desempenho

Melhore a vida útil da lâmina de serra

Melhore a lisura da superfície vendo

Reduza o desgaste do sistema da microplaqueta

O óleo refrigerando é uma extração da planta, não-tóxico e inofensivo

microplaqueta 3,4 que transporta o dispositivo

●O interior da máquina vendo usa um slider para tomar o alumínio e deslizar para fora ao elevador.

●A área vendo usa a orientação e a proteção da chapa metálica, e o de alumínio desbastado das serras é introduzido a

3,5 proteção da segurança

●A proteção integral, impede os interruptores inversores de alumínio e a poluição do respingo da névoa do óleo.

●Há uma porta da manutenção antes e depois do protetor, que é conveniente para a manutenção e a substituição diárias da correia da serra. Todos os interruptores de limite da montagem da porta da manutenção, a porta abrem todas as fontes potências de saída do PLC. Ao mesmo tempo, o sinal de alarme é indicado no tela táctil e na correspondência ao interruptor correspondente.

3,6 sistema de controlo elétrico e da automatização

●armário de controle elétrico Assoalho-estando, carga independente e botão imediato da confirmação da parada

●C.A. do poder do armário de controle: 380V/50Hz 4 linha trifásica C.C.: 24V

●Usando o controlador programável (PLC) para executar a relação (HMI) humana controle de processos e programável para a entrada do parâmetro de processo da produção, a relação da humano-máquina tem ajustes do parâmetro, exposição de dados, proteção de senha importante dos dados, alarme da falha, exposição da falha, características do diagnóstico do problema.

●O dispositivo tem funções do controlo manual e automático.

●O botão de funcionamento do disco do dispositivo usa um botão de Schneider, impermeável, dustproof, salvo que há instruções simbólicas e indicado na cor.

●Porto de comunicação reservado do computador.

●Projeto da separação com a caixa de controle elétrica (impermeável)

7,5 ambiente de trabalho do equipamento: Exige máquina ferramenta para a estabilidade a longo prazo no seguinte ambiente de trabalho.

7.5.1 poder: ± 10% de AC380V, ± 50Hz 1 hertz.

7.5.2 temperatura ambiental: 5 ~ 40 ° C.

7.5.3 humidade relativa: <85>

7.5.4 pressão de ar comprimido: 0,5 ~ 0,8 MPa.

segurança do equipamento 7,6

7.17.1 o equipamento deve ter a proteção da sobrecarga, dispositivos protetores pessoais e botões da parada programada de emergência.

7.17.2 o equipamento deve estar disponível por mais de 16 horas sem falha.
