Serras de faixa de poupança de energia do CNC que cortam a liga de alumínio 500-2000m/min

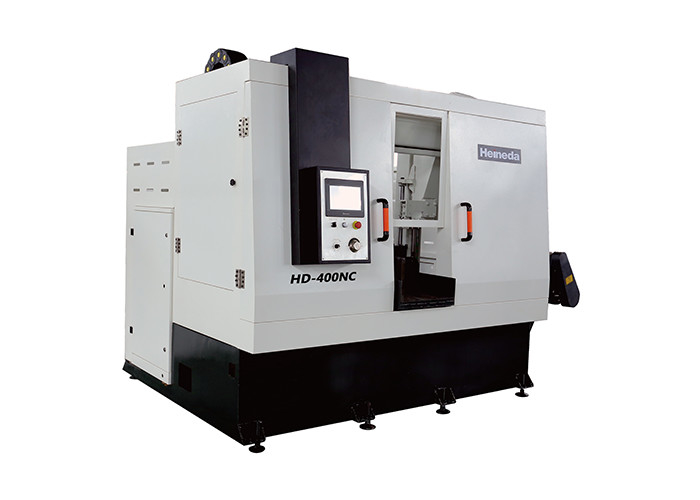

A faixa horizontal de alta velocidade de HD-400NC viu a liga de alumínio do corte de máquina

Descrição do produto

Esta máquina pode viu vários lingotes de alumínio e barras redondas de liga de alumínio. Tem as vantagens da alta velocidade, da eficiência elevada e do workpiece alto cortando a precisão.

A braçadeira de alimentação mecanismo servo do fixo-comprimento é composta do aço da seção e da placa média soldados, moderados e limpados com jato de areia, e feitos à máquina então e montados. Tipo braçadeira hidráulica centrando-se síncrono em dois sentidos de quadro, que pode apertar até 380 nas hastes redondas e adota a haste em dois sentidos do parafuso. o motor de /Hydraulic para conseguir centrar e apertar a ação, alimentá-la e fazê-la sob medida é terminado pelo motor servo da engrenagem/parafuso linear do grupo do trilho da corrediça/bola, e tem as funções do começo lento e da parada lenta, e o curso máximo.

O sistema servo da alimentação do elevador da curva da serra é composto de um motor servo da engrenagem 2.0kw, de um mecanismo do guia da dobro-coluna, de um trilho linear da corrediça/slider/parafuso da bola e de um cilindro auxiliar do elevador hidráulico.

A roda do guia da correia da serra adota superior e uns mais baixos grupos de rolos da precisão do guia e de aço de tungstênio esquerdos e direitos consideraram a roda do revestimento protetor. Pode alcançar 55HRC, com resistência de desgaste alta do guia, e a roda de suportação do aço de tungstênio viu carrega principalmente a resistência durante o processo vendo e a superfície de contato da correia vendo é uniforme ao correr na alta velocidade.

Parâmetros técnicos principais do equipamento

●Capacidade vendo máxima: 400 (milímetro)

400x400

●Diâmetro de Sawlers: círculo 2 de φ700 x (milímetro)

●Velocidade de serra: 500 ~ 2000 m/minuto (velocidade variável da frequência)

●Velocidade de alimentação de Sawdow: 100 ~ 2000mm/minuto (ajustado de acordo com materiais e especificações vendo)

●Tamanho milímetro da fita da serra: 7050L × 1.1t do × 34W (a liga dura viu)

●Cortando a espessura milímetro: ≤ 2

●Tome a inclinação: ° ≤0.5

●Precisão de fixação milímetro do comprimento: ± 1

●Ver não é horizontalmente milímetro: <>

●Vida m2 da tira da serra: 50-150

●Μm da aspereza de superfície da serra: ≤ 50

●Cortando cm2 da taxa/minuto: 500 ~ 1500 (cortando a unidade da eficiência, cortando a área de seção transversal dentro do tempo de unidade)

●Índice do ruído: ≤ 85dB

●Tipo da fita da serra: único tensor hidráulico de encontro/abrandamento

●Modo de inserção: movimentação hidráulica

Altura à terra de trabalho do parágrafo: 770mm

●Segurança:

A correia quebrada é pressão da tensão que detecta, e a pressão é anormal, o dispositivo pneumático do freio hidráulico, a viagem da serra para a rotação.

O bullfin é adotado pela proteção atual da sobrecarga.

O úmero da correia da serra tem uma função da proteção da colisão.

1,1 nome do equipamento

Unidade vendo do zigza horizontal de alta velocidade da haste do círculo de HD-400NC

uso de 1,2 dispositivos

Usado principalmente para a colheita dos lingotes de alumínio e da liga de alumínio.

variedade vendo e especificações de 1,3 produtos

●Tipo da liga: 1 liga de alumínio da série do ××× do ××× -7

1,5 características principais da unidade vendo

Consumo material menos/elevação da eficiência/custos de operação vendo baixo/série completa proteção da segurança/economia de energia. Proteção ambiental

1,6 exigências e consumo dos meios da energia

●Condições dos meios da energia

Poder: alimentação CA trifásica

Tensão: ± 10% de AC380V

Frequência: 50Hz ± 2%

●Ar comprimido: Ar comprimido industrial geral

Pressão de ar: 0,4 MPa ~ 0,6 MPa (ponto de acesso da fonte de ar do equipamento próprio tem o filtro de regulamento da pressão)

Tráfico aéreo: ≥ 3 m³/h

Qualidade do ar: Filtragem e secagem

●Exigências do ambiente da operação do equipamento

A mais alta temperatura ambiental: 45 ° C

Temperatura ambiental mínima: -10 ° C

Humidade relativa: <67>

●Consumo da energia e dos meios (o consumo de energia e de meios durante o funcionamento normal do equipamento é mostrado na tabela 2-1)

Energia da tabela 2-1 e consumo dos meios calculado pela teoria

O padrão da execução do equipamento

Metal que corta as condições técnicas gerais GB/T 9061-2006

Condições técnicas gerais para o metal que corta JB de solda/T 9873-1999

Parâmetros horizontais JBT4318.2-2002 da parte 2 da cama da serra da fita

Teste de precisão horizontal JBT4318.3-2002 da parte 3 da cama da serra da fita

Condições técnicas horizontais JBT4318.4-2002 da parte 4 da cama da serra da fita

Condições técnicas gerais para o metal que corta o sistema hidráulico JB/T10051-1999

Maquinaria industrial e equipamento elétrico, a primeira parte das condições técnicas gerais GB/T 5226,1

Proteção GB 16454 da segurança da máquina

Sistema elétrico GB 5226,1

O equipamento todos os componentes e vários instrumentos de vários instrumentos é todas as unidades das unidades (si); os componentes principais do equipamento incluem mecânico, elétrico e os dispositivos eletrónicos, são garantias seguras da segurança para impedir dano aos erros ou aos acidentes acidentais.

Exposição do produto

Perfil da empresa
Sabido como o fornecedor vendo preciso do plano da máquina, Heineda develûped do equipamento tradicional, maquinaria do semi-autocontrol à maquinaria automática do controle digital e é possuído acima de 100 tipos de auto - equipamento anddeveloped pesquisado. Na fabricação da maquinaria vendo precisa do alumínio, os produtos de Heineda têm o wonrecognition de um grupo dos fabricantes da aviação, os militares e os civis de equipamento no mercado do continente de China.

Heineda depende do centro da investigação e desenvolvimento na cidade de Xinbei, Taiwan, faz a introspecção nos marketdemands e nas tecnologias avançadas a qualquer hora e faz a melhoria constante nas tecnologias do andapplication do processo de produção; adota o conceito da empresa “da inovação sustentável, do negócio eterno” e do objetivo da satisfação 100% do cliente e promove o desenvolvimento da indústria de transformação de China.
