Máquina vendo 4000r/min do Cnc da elevada precisão de HEINEDA para a placa de alumínio

Máquina vendo da placa de alumínio do corte HL-12BNC da elevada precisão

Descrição

A máquina de corte de alumínio da placa, sistema da linha central, corte automático do CNC, pode realizar o corte automático e o corte, pode ser personalizado de acordo com exigências complexas

• As características de alimentação suspendidas da garra da braçadeira como a pressão de ar que conduz e que aperta.
• O motorista do mecanismo de alimentação está na estrutura do andrack do servo motor + da engrenagem.
• A fundação vendo é elevada pela energia hidráulica; o sawingblade de ascensão do heightof setupaccording à espessura da placa.

Modelo: Máquina vendo da placa de alumínio do computador de HL-12BNC

▲HL representa o modelo da máquina vendo da placa de alumínio em Heineda.

▲12 representam o tamanho da máquina vendo da placa de alumínio, 12 podem ser 3800 vista milímetro.

▲BNC representa esta máquina vendo da placa de alumínio para o modelo totalmente automático.

Especificações técnicas e parâmetros

Características mecânicas

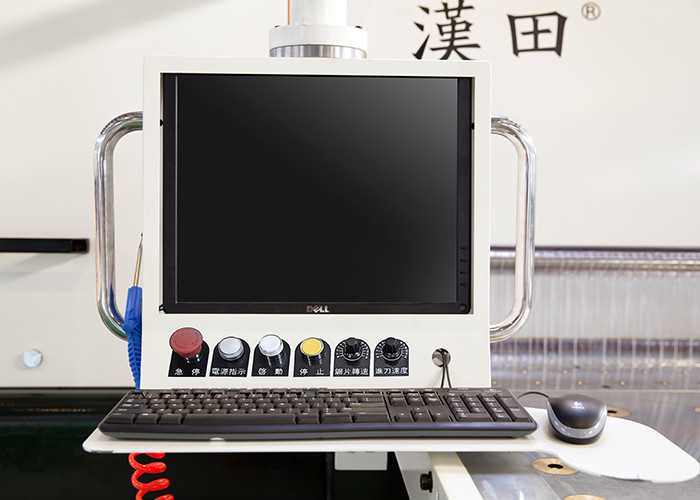

▲tela da operação do Toque-estilo:

1. Toque tela de uma operação de 10 polegadas.

2. Alternativamente, os grupos múltiplos de bancadas podem ser ajustados, que é conveniente para a passagem.

3. Função de entrada do guia.

4. Função da auto-detecção da falha.

▲Assento do grampo do trabalho:

1. O trilho bilateral da cama da braçadeira do trabalho é composto da viga de aço de solda, e a engrenagem e a movimentação da jangada estão chapeadas com uma engrenagem e uma movimentação da fileira do dente quando chapear um trilho duro do cromo e o outro lado, e a régua magnética alcançar um diploma preciso na relação dobro. Com redução e 2 quilowatts da precisão diária do servo motor e movimentação rápida que posiciona, a velocidade máxima alcança 6 medidores pelo minuto.

▲Estrutura do feixe da pressão:

1. Adote a estrutura do feixe da pressão, a tira integral da engrenagem e o cilindro combinando, conduza uniformemente o feixe de rolamento, e a pressão é distribuída uniformemente em ambos os lados da linha cortada do centro, e a tira é instalada no fundo do feixe da pressão para evitar a imprensa, pressiona a superfície do trabalho danificado, assegurando a qualidade do corte da precisão.

▲viu:

1. Adote a parte superior e abaixe os trilhos lineares paralelos da corrediça, para reduzir eficazmente o bloqueio do movimento vendo, para aumentar a lisura do movimento enorme, e para reduzir eficazmente a agitação do deslocamento do movimento para conseguir a melhor linha de corte precisão.

2. O cano principal viu o motor 20HP (15 quilowatts), o "trotinette" gigante usa (1,5 quilowatts) um motor variável da frequência 2HP com a movimentação da fileira do dente de redutor de velocidade e de engrenagem da precisão, a serra principal com o cilindro do óleo, assim que a serra é mais poderosa, evitando a movimentação que de corrente tradicional o caminhão viu, a espremedura, etc. gerou.

3. Ver cortando o posicionamento pode começar colher da largura do programa que edita ajustes.

4. Uma junção quadrada do tanque é disposta sob ver, e há dois lados do filme para cobrir-se, estende à extremidade do corte, para assegurar o tanque da poeira alcança a poeira a mais alta efeito coletivo.

5. Os cortes vendo do curso até 6 medidores pelo minuto, e a parte traseira alcança 7 medidores pelo minuto, e a altura do trabalho não é ajustada pelo botão do painel, e a velocidade do corte podem ser mudados na altura do corte. Os usuários podem ajustar suas exigências da preferência diferentes de sua própria natureza.

▲Tabela principal:

A folha principal é igualmente uma tabela de flutuação. O cilindro de cobre do ar é disposto no painel do chapeamento de cromo coloidal. Quando a durabilidade é aumentada, a eficiência do trabalho dos trabalhadores está melhorada igualmente.

▲Garras de cruzamento:

1. Número de configuração padrão dos grampos do trabalho: 12 grampos do apoio.

2. Cada doce é equipado com um cilindro com um método da alavanca, e quando é puxado o objeto de trabalho, é possível assegurar-se de que o material do trabalho aperte a folha.

▲dustproof

As partes dustproof Segmental usam as folhas plásticas transparentes que podem eficazmente inibir a descarga da poeira e podem conseguir a proteção da segurança.

▲Configuração da caixa de controle eletrônico:

1. Todas as peças eletrônicas são compradas em Taiwan.

2. O servo motor e a movimentação servo são Panasonic japonês.

3. O inversor é o Waritatten inglês de Taiwan.

4. As peças eletrônicas não precisam o sistema de refrigeração de todo, para as peças eletrônicas populares, podem comprar a substituição no mercado sem preocupar-se sobre a invasão da poeira, contanto que for limpada regularmente.

▲Fonte de alimentação:

1. A fonte de alimentação é uma fonte trifásica para industrial, com uma tensão de 380V/50Hz.

▲alimentação forçada de ar:

pressão de ar 1.Use a 5 ~ 6 quilogramas/cm

▲empoeirado:

1. O fornecedor fornece um sistema em tandem do raspador e é instalado simultaneamente no lugar com a máquina vendo para assegurar as microplaquetas.

2. ▲Equipamento padrão:

1. Solden viu a lâmina: o carboneto viu a lâmina (placa de alumínio especial).

2. Workclip: 12.

3. Mantimento de flutuação: 1520mm x 500mm x 3.

4. A caixa de ferramentas contém uma ferramenta 1 grupo.

5. O motor principal da serra é arranjado na máquina.

As peças sobresselentes

Ocupando o assoalho

Lista e materiais de consumo fáceis parciais mecânicos da perda de HL-12BNC

HL-12BNC controlou eletronicamente a parte da lista e de materiais de consumo fáceis da perda

Por que nos escolha?
Nós somos fabricante profissional da maquinaria, nós forneceremos máquinas da boa qualidade. Nós fornecemos o treinamento do suporte laboral e da operação.
Nós temos um sistema de serviço pós-venda completo em processo de usar máquinas.
