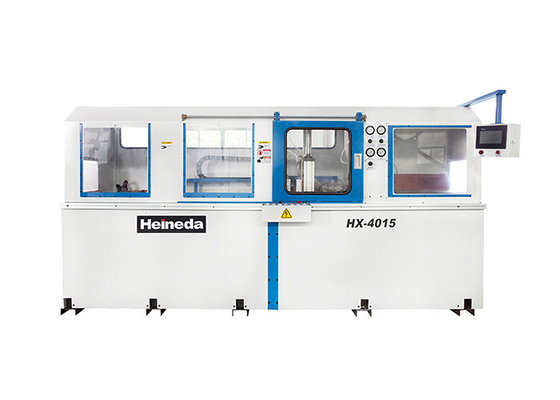

Máquina de corte hidráulica de metal CNC Automática para corte de alumínio

Máquina de corte de serra hidráulica Máquina automática de corte de alumínio

Descrição
1. Cama de estruturas soldadas de folhas de tubos
A rigidez e a estabilidade da máquina-ferramenta são boas e a precisão é boa.
2Elaborado de forma requintada.
Qualidade fiável e fácil de usar
3A qualidade é garantida.
Gestão da integridade, processamento e produção profissionais

• Com exceção dos rolos de fioagem, todos os outros componentes da plataforma de trabalho são feitos de chapa de aço cromado, a fim de evitar arranhões dos materiais.

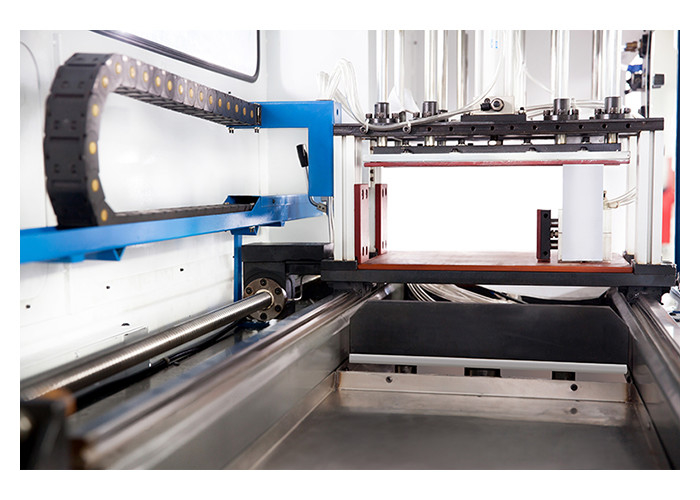

• A garra da pinça de alimentação suspensa funciona como condução e pinça de pressão de ar.
• O condutor do mecanismo de alimentação está na estrutura do servomotor + engrenagem e rack.
• A base da serra é elevada por força hidráulica; a altura ascendente da lâmina é definida de acordo com a espessura da chapa.

Modelo: Máquina de serrar placas de alumínio HL-12BNC

▲ HL representa o modelo da máquina de serrar chapas de alumínio na Heineda.

▲ 12 representa o tamanho da serradora de chapas de alumínio, 12 pode ser serrada 3800 mm.

▲ BNC representa esta máquina de serrar chapas de alumínio para modelo totalmente automático.

Especificações técnicas e parâmetros

Características mecânicas

▲ Ecrã de operação táctil:

1Ecrã de operação de 10 polegadas.

2Alternativamente, vários conjuntos de bancadas de trabalho podem ser definidos, o que é conveniente para a entrega.

3Função de entrada de guia.

4Função de auto-detecção de falha.

▲ Assento de fixação:

1O trilho de dois lados da pinça de trabalho é constituído por uma viga de aço de soldadura.e a engrenagem e o acionamento da jangada são revestidos com uma engrenagem e um acionamento de linha de dentes enquanto revestido com um trilho cromado duro e o outro ladoCom redução e 2 kW de precisão do servomotor diário e posicionamento rápido da unidade, a velocidade máxima atinge 6 metros por minuto.

▲ Estrutura da viga de pressão:

1. Adotar estrutura de feixe de pressão integral, faixa de engrenagem e cilindro de correspondência, uniformemente conduzir o feixe de rolamento, ea pressão é uniformemente distribuída em ambos os lados da linha do centro de corte,e a fita é instalada na parte inferior da viga de pressão para evitar a imprensa, pressionar a superfície da obra danificada, garantindo a qualidade do corte de precisão.

▲ serra:

1. Adotar os trilhos de deslizamento lineares paralelas superiores e inferiores, efetivamente reduzir o bloqueio do movimento de serração, melhorar a suavidade do movimento enorme,e efetivamente reduzir a mudança de balanço do movimento para alcançar a melhor precisão linha de corte.

2. motor de serra principal 20HP (15 kW), o scooter gigante usa um motor de freqüência variável de 2HP (1,5 kW) com o redutor de velocidade e a transmissão de linha dentária de engrenagem de precisão, a serra principal com cilindro de óleo,Então a serra é mais poderosa., evitando o tradicional motor de cadeia O caminhão viu, apertando, etc. gerado.

3. Sawing Cutting Positioning pode começar a cortar a partir das configurações de edição de largura do programa.

4. Uma junta de tanque quadrada é colocada debaixo da serra, e há dois lados de filme para se cobrirem, estendendo-se até o final do corte,para assegurar que o reservatório de poeira atinge o efeito colectivo de poeira mais elevado.

5O curso da serração corta até 6 metros por minuto, e a parte de trás atinge 7 metros por minuto, e a altura da obra não é ajustada pelo botão do painel,e a velocidade de corte pode ser alterada no momento do corteOs utilizadores podem ajustar os seus requisitos de preferência diferentes da sua própria natureza.

▲ Tabela principal:

A folha de trabalho principal é também uma mesa flutuante. O tambor de ar de cobre é colocado no painel de cromagem coloidal.A eficiência do trabalho dos trabalhadores também é melhorada..

▲ Cruzar garras:

1Número de clips de trabalho configuração padrão: 12 clips de apoio.

2Cada bloco é equipado com um cilindro com um método de alavanca, e quando é puxado o objeto de trabalho, é possível garantir que o material de trabalho não prender a folha.

▲ à prova de pó

As peças à prova de poeira segmentadas utilizam folhas de plástico transparentes que podem inibir efetivamente a descarga de poeira e podem obter proteção de segurança.

▲ Configuração da caixa de controlo eletrónica:

1Todas as peças eletrónicas são compradas em Taiwan.

2O servomotor e o servo drive são da Panasonic japonesa.

3O inversor é o Waritatten inglês de Taiwan.

4As peças eletrónicas não necessitam de sistema de arrefecimento, para as peças eletrónicas populares, podem comprar substituição no mercado sem se preocupar com a invasão de poeira, desde que sejam regularmente limpas.

▲ Fornecimento de energia:

1A fonte de alimentação é uma fonte de alimentação trifásica para uso industrial, com uma tensão de 380 V / 50 Hz.

▲ alimentação de pressão de ar:

1.Usar pressão de ar para 5 ~ 6 kg / cm

▲ empoeirado:

1O fornecedor fornece um sistema de raspador em conjunto e é simultaneamente instalado no local com a máquina de serrar para assegurar as aspas.

2. ▲ Equipamento padrão:

1. Lâmina de serra soldeada: lâmina de serra de carburo (placa de alumínio especial).

2- Clipe de trabalho: 12.

3- Matéria-prima flutuante: 1520 mm x 500 mm x 3.

4. Caixa de ferramentas contém um grupo de ferramentas 1.

5O motor da serra principal está instalado na máquina.

Peças sobressalentes

Ocupação do chão

Lista e consumíveis de perda parcial fácil mecânica HL-12BNC

HL-12BNC Parte controlada eletronicamente da lista de materiais de fácil perda e consumíveis
