Serra de banda horizontal CNC de 770 mm de alta eficiência com baixo consumo de material

Máquina de serra horizontal de banda de alta velocidade consome menos material

Características de desempenho da máquina-ferramenta
1Esta máquina pode ver vários lingotes de alumínio e barras redondas de liga de alumínio.

2Tem vantagens óbvias, tais como operação e manutenção convenientes, desempenho fiável, poupança de energia e material,e é amplamente utilizado nas indústrias de fabricação e manutenção de máquinas.

3Estrutura de coluna dupla para assegurar a precisão do guiamento, serração estável e fiável.

4. As mandíbulas são seguradas hidráulicamente, o que é conveniente para prender materiais, adequado para cortar materiais de molde.

5O mecanismo de transmissão da serradora de banda é equilibrado e corrigido com precisão para reduzir as vibrações, de modo a garantir que a cinta de serra não seja fácil de quebrar e puxar os dentes.

Nome do equipamento

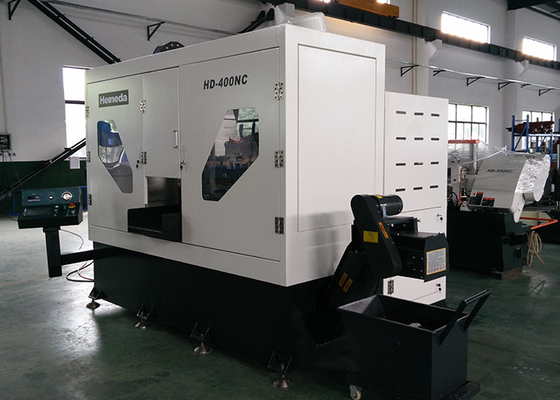

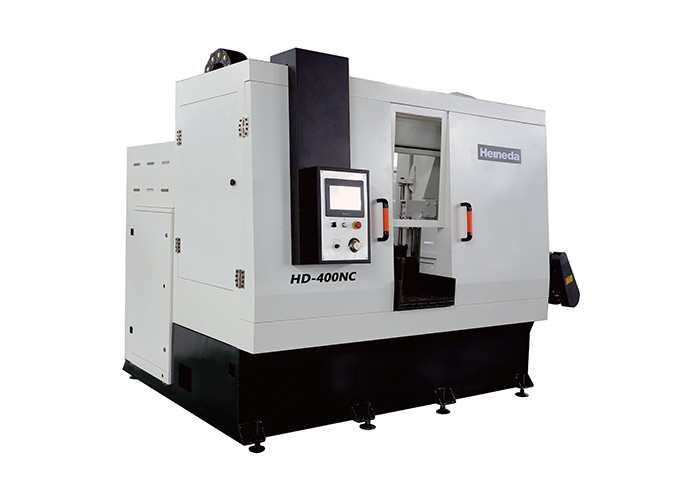

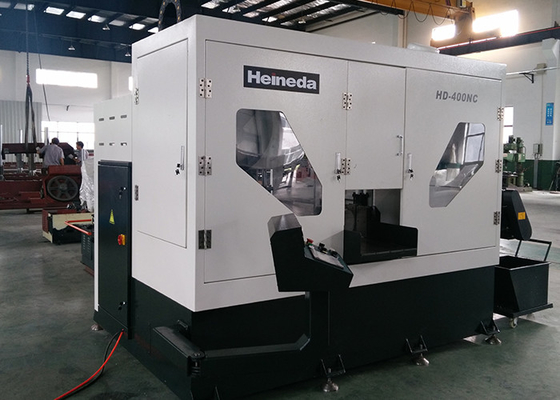

HD-400NC unidade de serração horizontal de ziguezague de alta velocidade

Requisitos e consumo de meios de energia

● Condições dos meios energéticos

Potência: potência AC trifásica

Voltagem: AC380V ± 10%

Frequência: 50 Hz ± 2%

● Ar comprimido: Ar comprimido industrial geral

Pressão do ar: 0,4 MPa ~ 0,6 MPa (o próprio ponto de acesso da fonte de ar tem um filtro regulador de pressão)

Tráfego aéreo: ≥ 3 m³/ h

Qualidade do ar: filtragem e secagem

● Requisitos do ambiente de funcionamento do equipamento

Temperatura ambiente máxima: 45 °C

Temperatura ambiente mínima: -10 °C

Humidade relativa: < 67%

● Consumo de energia e de meios de comunicação (consumo de energia e de meios de comunicação durante o funcionamento normal do equipamento é indicado no quadro 2-1)

Quadro 2-1 Consumo de energia e de meios de comunicação calculado por teoria

1.1Utilização do dispositivo

Utilizado principalmente para a produção de lingotes de alumínio e liga de alumínio.

1.2Variedade e especificações dos produtos de serra

● Tipo de liga: liga de alumínio da série 1 × × × -7 × × ×

1.3 Principais características da unidade de serra

Menor consumo de material / elevada eficiência de serração / baixos custos operacionais / protecção da segurança na gama completa / poupança de energia.

Principais parâmetros técnicos do equipamento

Norma de execução do equipamento

Condições técnicas gerais de corte de metais GB / T 9061-2006

Condições técnicas gerais para a solda de corte de metais JB / T 9873-1999

Capa de serragem de fita horizontal Parte 2 Parâmetros JBT4318.2-2002

Teste de precisão da cama de serra de fita horizontal Parte 3 JBT4318.3-2002

Capa de serragem de fita horizontal Parte 4 Condições técnicas JBT4318.4-2002

Condições técnicas gerais para o sistema hidráulico de corte de metais JB / T10051-1999

Máquinas e equipamentos eléctricos industriais, primeira parte das condições técnicas gerais GB/T 5226.1

Protecção da segurança da máquina GB 16454

Sistema elétrico GB 5226.1

Equipamento Todos os componentes e vários instrumentos de vários instrumentos são todas unidades (Si); os principais componentes do equipamento incluem dispositivos mecânicos, elétricos e eletrónicos,são garantias de segurança fiáveis para evitar danos causados por erros ou acidentes acidentais.

Composição e descrição das características do dispositivo

Condições técnicas gerais de corte de metais GB / T 9061-2006

Condições técnicas gerais para a solda de corte de metais JB / T 9873-1999

Capa de serragem de fita horizontal Parte 2 Parâmetros JBT4318.2-2002

Teste de precisão da cama de serra de fita horizontal Parte 3 JBT4318.3-2002

Capa de serragem de fita horizontal Parte 4 Condições técnicas JBT4318.4-2002

Condições técnicas gerais para o sistema hidráulico de corte de metais JB / T10051-1999

Máquinas e equipamentos eléctricos industriais, primeira parte das condições técnicas gerais GB/T 5226.1

Protecção da segurança da máquina GB 16454

Sistema elétrico GB 5226.1

Equipamento Todos os componentes e vários instrumentos de vários instrumentos são todas unidades (Si); os principais componentes do equipamento incluem dispositivos mecânicos, elétricos e eletrónicos,são garantias de segurança fiáveis para evitar danos causados por erros ou acidentes acidentais.

Composição e descrição das características do dispositivo

Perfil da composição do equipamento:

O equipamento é composto por uma serra de fita de serra, um sistema hidráulico, um dispositivo lubrificante de arrefecimento de fita de serra, um dispositivo de transporte de chips, um escudo de segurança, um sistema de controlo elétrico e um sistema de automação,e similares.

3.1 Máquina de serrar serrada

● A serra de correia é composta por uma base, uma serra, uma roda de serra, uma parte de transmissão, um sistema de alimentação, uma parte de cama, um mecanismo de tensão de fita, um braço e mecanismos de roda de guia esquerda e direita.

● Base e parte de serra: A lâmina é soldada e tratada com uma chapa de aço e é tratada de volta ao fogo.Bela aparência;

● Seção da roda da serra: É feita de chapa de alumínio duro importada (7075-T61) e é finalizada, e a borda é passada através de um saco de borracha vulcanizada.a roda de serração está a funcionar com uma correcção de equilíbrio suave, girando suavemente e com uma longa vida.

● Seção de transmissão: Acionada pelo motor variável Datong, pela estrutura da poleia síncrona, a potência é transmitida para a poleia ativa e a correia de serra é de alta velocidade.A eficiência da transmissão é elevada e estável. A velocidade é de 500-2000m / min, a faixa de velocidade é grande, e pode ser adaptado ao corte de serra de uma variedade de graus de liga de alumínio;

● Sistema de alimentação: O sistema de alimentação é impulsionado por pressão hidráulica, e a velocidade de alimentação é de 0-2 m / min, regulação de velocidade sem passos.

● Subida da serra: utilizar coluna de inclinação dupla e estrutura de deslizamento linear como órbita de elevação, guia de dois filamentos no lado do acionamento da fita de serra e o lado de aperto da fita de serra adota um guia de um único filamento.O deslizamento linear é HGW45 / HGW35.

● Seção de cama: A mesa de cama é feita de HT300.definindo assim a tração do material de serra para garantir a estabilidade da serra.

● Mecanismo de tensão da serra: O mecanismo de tensão da serra é accionado por accionamento hidráulico, utilizando o manômetro de pressão de ligação elétrica para exibir o valor da tensão e ter uma proteção de banda quebrada;

● Dispositivo de orientação de serradura: utilize o grupo esquerdo e direito de guia de serradura.Aquecimento de superfície por carburizado, dureza 50-55 horas, é bem resistente ao desgaste, e a secção da tira é tratada com moagem, garantindo a precisão do guia.que possa fornecer um suporte suficiente à fita da serra durante a serraçãoO instrumento de guia é montado no braço fixo e o braço móvel, concebido para ajustar a estrutura, o exército fixo é concebido como umamontado no deslizador, de modo que as 2 colunas estão ligadas sob a base e o braço de exército fixo,forma estável estrutura do quadro para fornecer suporte suficiente para garantir que a serração é frequentemente declinando e pode reduzir a vibração.

● Sistema de alimentação totalmente automático: Máquina de serração de forma totalmente automática com cama de alimentação, com 1 grupo de grampos hidráulicos no leito de alimentação, após a alimentação, o material de fixação do pad,pelo cilindro hidráulico que conduz a pinça de alimentação na sua função de alimentação de pista e pode ser alimentado várias vezesA vantagem é que a fixação totalmente automática é não controlada, sem necessidade de intervenção manual.

3.2 Sistema hidráulico

● Objeto de manutenção: A faixa de serra é tensionada, serrada, presa, mecanismo automático de alimentação.

● Características principais:

Estação de bombeamento independente, controlo centralizado da válvula de solenoide.

Além da ligação do tubo, é ligado um tubo de aço, reduzindo eficazmente a perda de pressão.

● Parâmetros técnicos principais:

Pressão do sistema 7MPa

Pressão de trabalho 5-6 MPa

Meio de trabalho Óleo hidráulico antimoinho ISO46

Temperatura de trabalho 10 ° C - 55 ° C

Modo de arrefecimento Refrigerador de vento

Ruído ≤ 80 dB

3.3 Dispositivo de lubrificação de refrigeração por fita de serra

● Adopção de um dispositivo de arrefecimento aerossólico de tipo gás.

● É composto principalmente de tanques de óleo, bombas de ar, controladores de pulso, bicos, válvulas solenoides, e similares.

● Após o dispositivo ser accionado pelo ar comprimido, depois de misturar o ar e o óleo de arrefecimento, pulverizar a porção de serradura do cinto de serra, fazendo com que a superfície da superfície produza a película de óleo,distribuir rapidamente o calor gerado durante o corte, garantindo assim uma elevada eficiência e uma elevada precisão da superfície.

2 Características: pulverização uniforme, bom efeito de arrefecimento, melhoria do desempenho da serra

Melhorar a vida útil da lâmina da serra

Melhorar a suavidade da superfície de serra

Reduzir o desgaste do sistema de chips

O óleo de refrigeração é uma extracção vegetal, não tóxica e inofensiva

3.4 Dispositivo de transporte de fichas

● O interior da máquina de serrar usa um deslizador para pegar o alumínio e deslizar para o elevador.

● A área de serragem é guiada e protegida por chapas metálicas, e o alumínio cortado das serras é introduzido na

3.5 Protecção da segurança

● Protecção integral, prevenção da poluição de helicópteros de alumínio e borbulhas de neblina de óleo.

● Há uma porta de manutenção antes e depois do escudo, que é conveniente para a manutenção diária e a substituição do cinto de serra.A porta abre todas as fontes de alimentação de saída PLCAo mesmo tempo, o sinal de alarme é exibido no ecrã sensível ao toque e corresponde ao interruptor correspondente.

3.6 Sistema de controlo eléctrico e de automação

● Armário de controle elétrico em pé, carga independente e botão de confirmação de parada imediata

● Potência do gabinete de controlo AC: 380V / 50Hz 3 fases 4 linhas DC: 24V

● Utilizando um controlador programável (PLC) para realizar o controle do processo e uma interface humana programável (HMI) para a entrada de parâmetros do processo de produção, a interface homem-máquina possui configurações de parâmetros,exibição de dados, proteção de dados importantes com senha, alarme de falha, exibição de falha, características de diagnóstico de problemas.

● O dispositivo tem funções de controlo manual e automático.

● O botão do disco de operação do dispositivo utiliza um botão Schneider, à prova de água, à prova de poeira, exceto que há uma instrução simbólica e exibida a cores.

● Porta de comunicação reservada para computador.

● Projeto de separação com caixa de controle elétrico (impermeável)

7.5 Ambiente de trabalho do equipamento: requer a estabilidade a longo prazo das máquinas-ferramenta nos seguintes ambientes de trabalho.

7.5.1 Potência: AC380V ± 10%, 50 Hz ± 1 Hz.

7.5.2 Temperatura ambiente: 5 ~ 40 °C.

7.5.3 Umidade relativa: < 85%.

7.5.4 Pressão de ar comprimido: 0,5 a 0,8 MPa.

7.6 Segurança do equipamento

7.17.1 O equipamento deve dispor de dispositivos de protecção individual e de botões de desligamento de emergência.

7.17.2 O equipamento deve estar disponível durante mais de 16 horas sem falhas.
